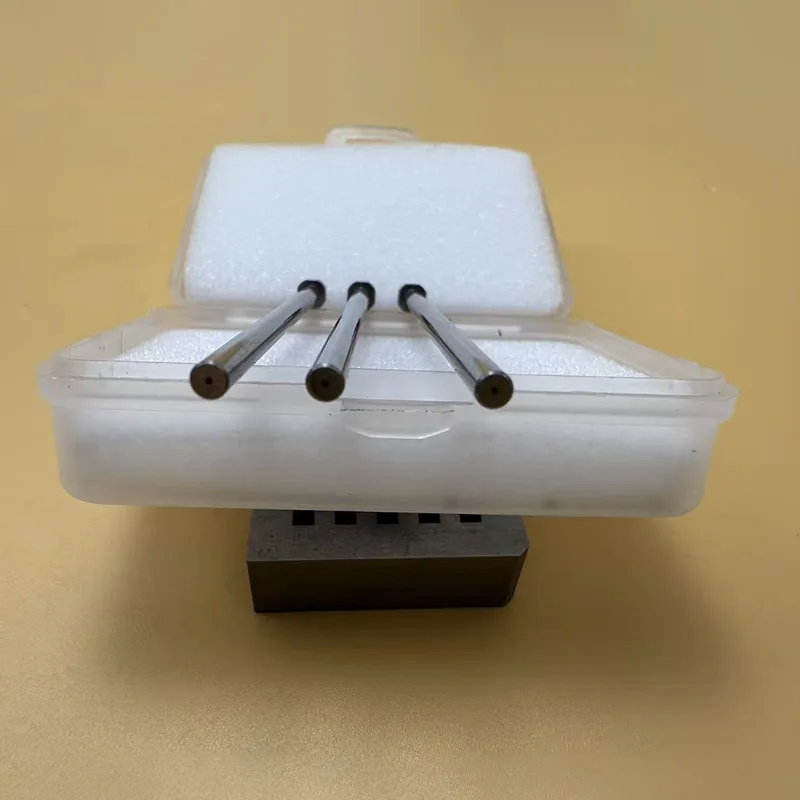

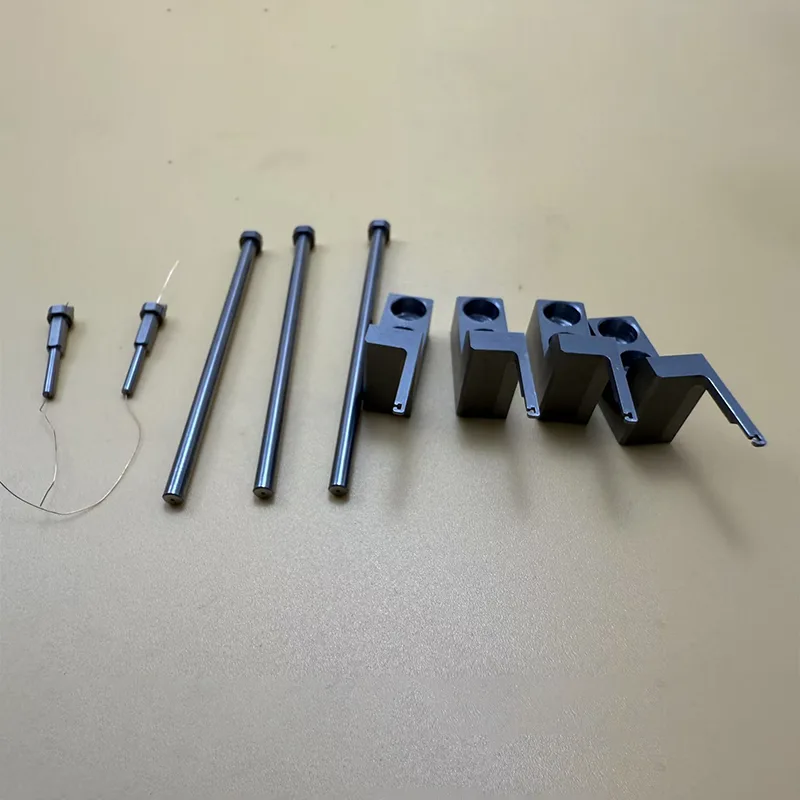

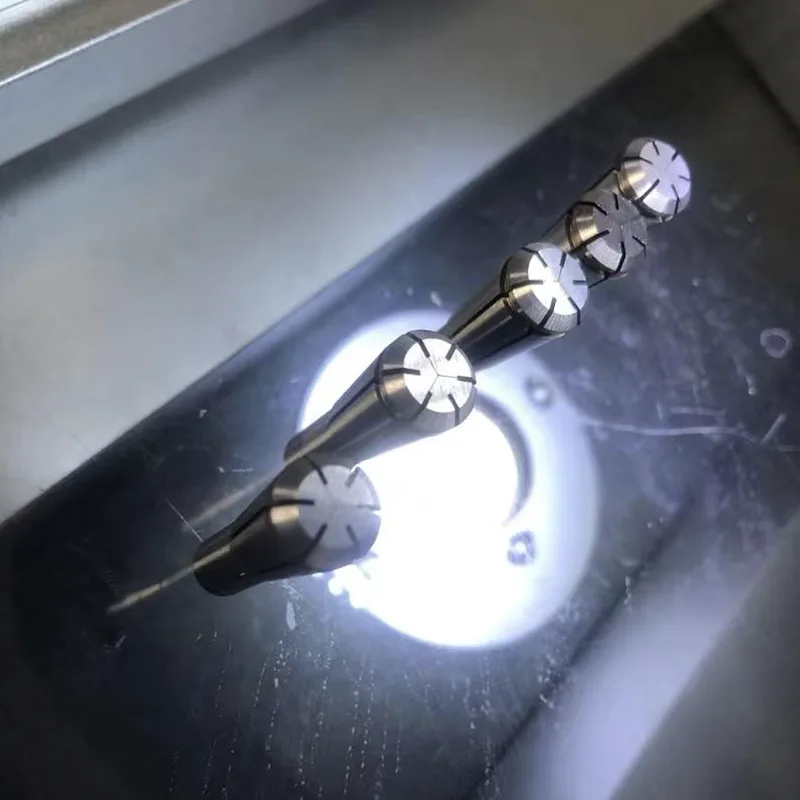

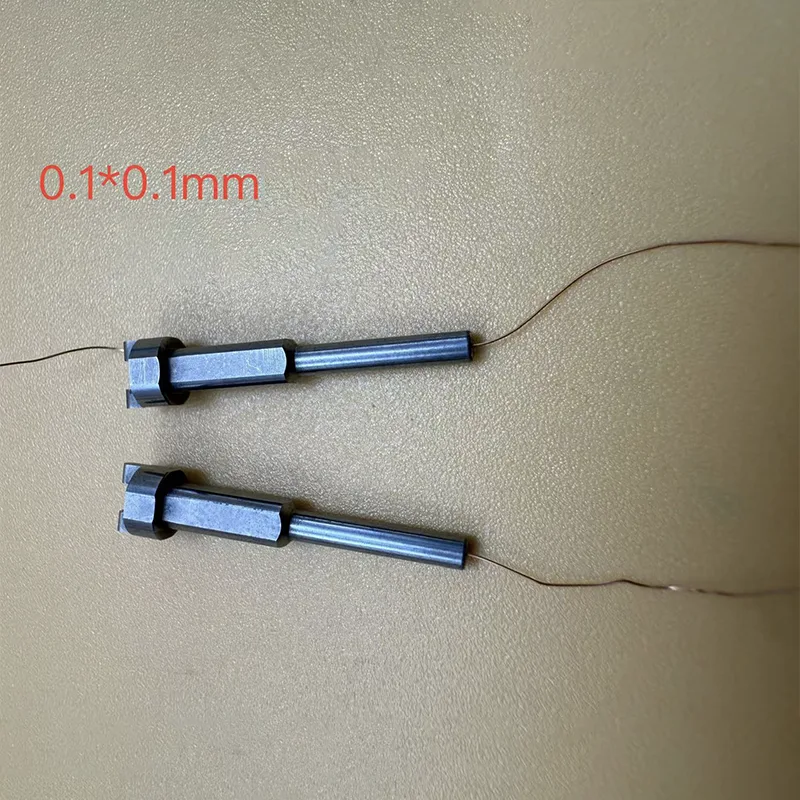

Teile für Führungsdüsen aus Wolframcarbid

Wolframcarbid-Führungsdüsenteile, auch Wolframcarbid-Drahtdüsen oder Wolframcarbid-Führungsstifte genannt, sind Präzisionsführungskomponenten, die auf den überlegenen Eigenschaften von Wolframcarbid basieren. Ihre Hauptfunktion besteht darin, den Draht reibungslos durch den Draht zu führen und so Schäden zu verhindern. Sie sind Schlüsselkomponenten für die Produktionspräzision in verschiedenen Branchen wie der Wickel- und Drahtziehindustrie.

Produktmaterial

Wolframkarbid-Führungsdüsenteile bestehen hauptsächlich aus hochwertigem Wolframkarbid (Wolframstahl). Einige Produkte werden in Kombination mit Hilfskonstruktionen wie Stahlsockeln verwendet. Verschiedene Wolframstahlsorten eignen sich für unterschiedliche Anwendungen. Beispielsweise vereint die Sorte YG6X eine gute Verschleißfestigkeit und Zähigkeit und eignet sich daher für die Führung von Stahldraht und Nichteisenmetalldraht; Die Sorte YG8 bietet eine hervorragende Gesamtleistung und kann die meisten herkömmlichen Kabelverarbeitungsszenarien bewältigen.

Produktleistung

Führungsdüsenteile aus Wolframcarbid erreichen im Allgemeinen eine Härte von HRA90 oder höher, mit einer Biegefestigkeit von bis zu 2300 N/mm². Ihre Verschleißfestigkeit übertrifft die von gewöhnlichem Stahl bei weitem und ihre Lebensdauer ist mehr als zehnmal so hoch wie die von ähnlichen Stahlteilen. Sie behalten auch bei 550 °C eine hohe Härte bei und haben einen niedrigen Wärmeausdehnungskoeffizienten, was strukturelle Stabilität in Produktionsumgebungen mit wechselnden hohen und niedrigen Temperaturen gewährleistet. Nach einer speziellen Verarbeitung verfügen sie über eine gewisse Korrosions- und Oxidationsbeständigkeit, wodurch sie für verschiedene Industrieumgebungen geeignet sind.

Strukturelles Design

Führungsdüsenteile aus Wolframcarbid sind meist mit einer rohrförmigen Struktur konstruiert, die in einen Klemmabschnitt und einen Auslaufabschnitt unterteilt ist. Der Klemmabschnitt hat einen etwas größeren Außendurchmesser, um eine stabile Installation zu gewährleisten, während der Auslaufabschnitt einen Lochdurchmesser hat, der auf die Drahtspezifikationen abgestimmt ist, mit einem fließenden Übergang zwischen beiden. Das Innenloch und die Einlass-/Auslassöffnungen an beiden Enden sind wissenschaftlich mit Bögen gestaltet, um einen angemessenen Winkel für den Kabeldurchgang zu gewährleisten und ein Verklemmen zu vermeiden. Zur Anpassung an komplexe Prozesse wie das Wickeln mehrerer Stränge sind einige maßgeschneiderte Doppelloch-, Mehrloch- und andere Sonderstrukturen erhältlich.

Bearbeitungspräzision

Durch mehrere Schleifprozesse (grob, mittel, fein und ultrafein) kann die Oberflächenrauheit des Innenlochs Ra0,1 erreichen und ist an den gebogenen Enden sogar noch geringer (Ra0,025). Die Bearbeitungsgrenzen können einen Lochdurchmesser von ≥ 0,15 mm, eine Wandstärke von ≥ 0,10 mm und kontrollierte Maßtoleranzen von 0,01 mm erreichen. Bevor sie das Werk verlassen, werden alle Teile einer vollständigen Inspektion mit einem Elektronenmikroskop unterzogen, um einen natürlichen Übergang zwischen dem Innenloch und der Krümmung zu gewährleisten und so einen reibungslosen Drahtdurchgang zu gewährleisten.

Anwendungsszenarien

Motoren- und Motorenherstellung: Wolframcarbid-Führungsdüsenteile sind Kernkomponenten für die Wicklung von Stator- und Rotorspulen in Reihenschlussmotoren, Lüftermotoren und Mikromotoren. Sie führen den Lackdraht beim Wickeln präzise, ​​verhindern so Kratzer auf der Isolationsschicht und stellen die Leitfähigkeit und Lebensdauer der Motorspulen sicher.

Drahtverarbeitende Industrie: Bei der Herstellung von Drähten, Kabeln und Edelstahldrähten werden sie zur Führung des Drahtes bei Zieh- und Förderprozessen eingesetzt. Das glatte Innenloch reduziert den Oberflächenverschleiß und sorgt für einen gleichmäßigen Drahtdurchmesser und eine glatte Oberfläche.

Andere Bereiche der Präzisionsbearbeitung: Kompatibel mit automatischen CNC-Wickelmaschinen und anderen Geräten für verschiedene Präzisionsspulenbearbeitungen. Es kann auch auf spezielle Prozesse wie das mehrsträngige Parallelwickeln von Spulen angewendet werden. Einige kundenspezifische Modelle können sogar die Führungsanforderungen von Drähten mit unterschiedlichen Spezifikationen von 1 bis 500 mm erfüllen.

Anpassungsdienste werden unterstützt

Standardspezifikationen: Auf dem Markt sind verschiedene Standardmodelle mit vollständigen Parametern wie Lochdurchmesser, Länge und Außendurchmesser erhältlich. Beispielsweise haben einige Modelle Lochdurchmesser ab 0,15 mm und die Außenabmessungen können einen Bereich von 1–500 mm abdecken.

Wir unterstützen kundenspezifische Dienstleistungen: Wir unterstützen kundenspezifische Anpassungen auf der Grundlage von vom Benutzer bereitgestellten Zeichnungen oder Mustern, einschließlich spezieller Lochdurchmesser, unregelmäßiger Strukturen (z. B. flach oder elliptisch) und Drahteinlass-/-auslassöffnungen mit spezifischen Krümmungen. Einige Hersteller haben niedrige Mindestbestellmengen und können auch Massenanpassungen und schnelle Lieferdienste anbieten. Das Gesamtangebot kann den Kaufbedarf von mehr als 50.000 Einheiten gleichzeitig decken.
